SWB 第 7 章：运行项目 ​

来源：swb_ug.pdf 第 7 章（W-2024.09）
说明：本页按 2024 版原章结构重写，优先保留运行流程、调度规则、并发控制、运行限制和作业维护等主线内容。

本章目录

本章讨论如何在 Sentaurus Workbench 中启动、调度、限制、终止和跟踪项目运行。项目既可以从 Project Editor 启动，也可以通过命令行工具和 Scheduler 启动；运行时的行为又会受到节点依赖、运行时编辑模式、实验并发模式、run limits 以及工具级并行参数的共同影响。

从 Project Editor 运行项目 ​

在图形界面中，最常见的入口是 Project Editor。基本流程是先在项目树中定位项目，打开项目，然后选择需要运行的节点或场景，再执行 Project > Operations > Run，也可以直接按 Ctrl+R 或点击工具栏中的运行按钮。

如果你只是想继续运行一个已经部分完成的项目，通常不需要手动一一选择所有剩余节点。Sentaurus Workbench 会根据当前场景和节点状态，默认提交 remaining nodes，也就是所有尚未处于 done 状态的节点。对于场景运行，界面还允许你在 remaining 与 all 之间切换，从而决定只跑未完成节点，还是对该场景中的所有节点重新提交。

从命令行运行项目 ​

命令行运行主要分为两类：提交项目级作业，以及直接运行某一个节点。

使用 gsub 提交项目或节点集合 ​

gsub 是项目提交的后端工具。它会按需预处理项目、读取队列定义、解析节点表达式，并按照队列设置把作业提交到对应的调度器或主机上。

bash
gsub [options] (FILENAME | PROJECT)

常用选项包括：

  • -detectcycles：检查并警告循环依赖
  • -expr "GEXPR"：用通用表达式指定节点集合
  • -nodes [<scenario> | "<list of nodes>"]：提交某个场景的剩余节点，或显式指定节点编号
  • -maxExperiments <number>：限制同时运行的实验数
  • -queue "queue name"：强制提交到指定队列
  • -startTime <datetime>：延迟到指定时间提交

例如：

bash
gsub -verbose -e all -q local:default @STDB@/folder/project

这条命令会把给定项目中的全部节点提交到本地默认队列。

使用 gjob 直接运行单个作业 ​

gjob 用于本地运行一个给定作业或某个项目节点。和 gsub 不同，gjob 不会读取节点级或工具级的队列分配规则，而是直接在本地执行。

bash
gjob [options] -job NAME (FILENAME | PROJECT)

常用选项包括：

  • -job NAME：指定作业名或节点号
  • -nice NUMBER：设置本地调度优先级
  • -nopp：在可编辑模式下不重写节点输入文件
  • -pack：预处理时避免产生空行

例如：

bash
gjob -verbose -job 2 -nopp -nice -10 @STDB@/folder/project

这表示以较高优先级在本地运行项目的第 2 个节点，并且不覆盖该节点已有的输入文件。

从 Scheduler 运行项目 ​

Sentaurus Workbench 在调度项目时，会同时考虑隐式依赖和显式依赖。

  • 隐式依赖来自工具数据库中定义的输入输出接口。
  • 显式依赖通常来自工具输入文件中的 #setdep 指令或 @previous@ 引用。

这些依赖决定了节点的提交顺序。默认情况下，SWB 采用严格依赖模型：只有当前置节点全部成功完成并处于 done 状态时，后续节点才会被提交。如果某个前置节点失败或被终止，依赖它的节点会从执行列表中移除。

不过，对于 Sentaurus Visual、Inspect、gtclsh、cshell 和 bash 这类更偏结果提取或可视化的工具，SWB 允许放宽依赖。你可以在工具属性中把 Dependency 从 strict 改成 relaxed，这样即使前置节点是 failed 或 aborted，后续节点仍可继续执行，便于从失败仿真中提取仍然有效的中间结果。

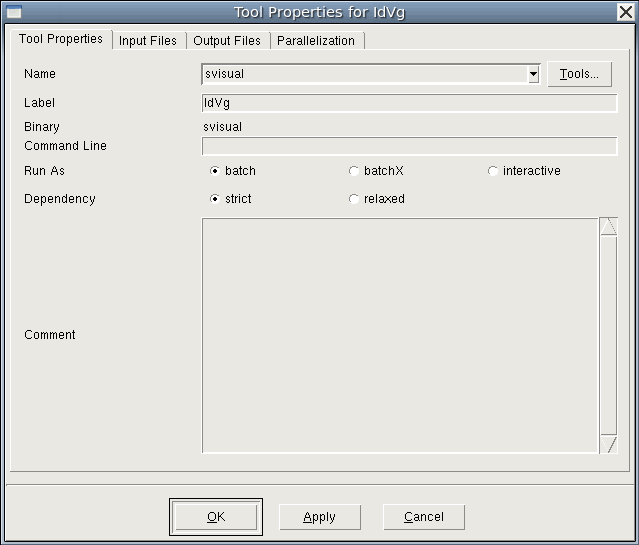

图 60：在 Tool Properties 中为工具配置 strict 或 relaxed 依赖模式

图 60：在 Tool Properties 对话框中为工具设置依赖控制。

项目运行时编辑模式 ​

项目运行时有两种核心模式：Locked 和 Editable。

Locked 模式 ​

项目一旦运行，就会锁定参数化表，不允许在运行过程中修改。你仍然可以继续提交额外节点，或终止节点和整个项目，但不能在运行中改变参数、实验定义或工具输入。这个模式强调一致性和可追踪性，所有节点都会在运行时重新预处理，用户手工修改过的节点输入文件也会被新的预处理结果覆盖。

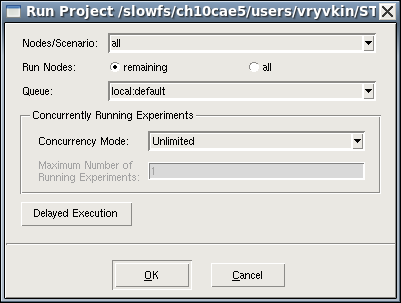

图 61：Locked 模式下的 Run Project 对话框

图 61：项目处于 Locked 模式时的 Run Project 对话框。

Editable 模式 ​

Editable 模式允许你在项目运行中继续修改工具、参数、实验以及节点输入文件。此时可以在运行对话框中选择 Just run, do not preprocess，让 SWB 直接使用当前已有的 pp 文件运行，而不再重写节点输入文件。

这带来了更高灵活性，但也意味着 SWB 不再对输入文件时间戳做严格一致性检查。如果你修改了参数表或关键输入，最好主动重新预处理相关节点，避免结果与输入定义不一致。

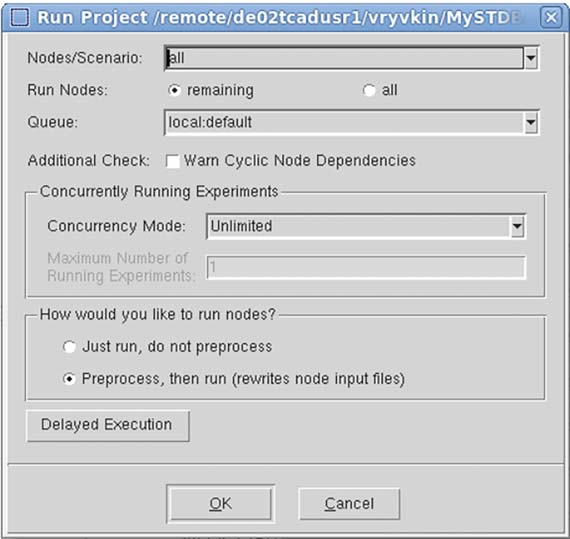

图 62：Editable 模式下的 Run Project 对话框

图 62：项目处于 Editable 模式时，可以选择“仅运行，不预处理”。

一般来说，如果你追求流程自动化和结果一致性，Locked 更稳妥；如果你需要边调边跑、快速修改节点输入，Editable 更适合。

实验并发模式 ​

除了节点依赖，SWB 还允许你控制实验级的并发方式。在 Run Project 对话框的 Concurrency Mode 中主要有两种模式：

  • Unlimited：默认模式。只要节点依赖满足，SWB 就会立即提交节点，通常会形成近似逐步推进的执行顺序。
  • Limited：限制同时运行的实验数。你可以填写 Maximum Number of Running Experiments，让项目更接近“实验逐个推进”的执行方式。

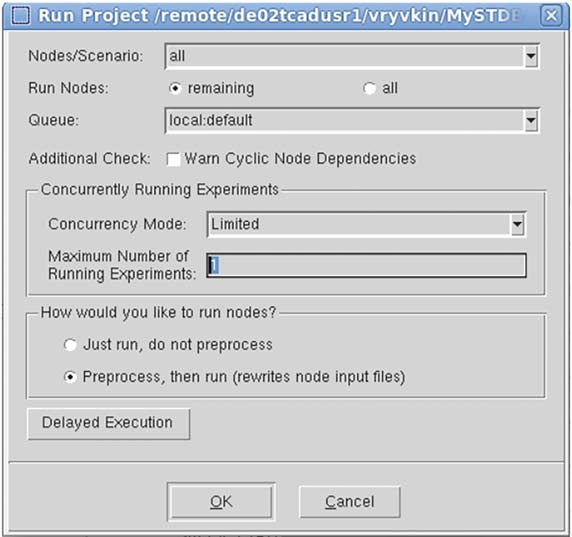

图 63：Limited 并发模式

图 63：将实验并发模式设置为 Limited。

Limited 模式在一些希望严格按 experiment 批次推进的场景中很有用，但它会降低整体调度效率，而且不能与 run limits 同时使用。

检查循环依赖 ​

如果项目中通过 #setdep 建立了复杂的显式依赖，可以在启动前勾选 Warn Cyclic Node Dependencies。SWB 会在预处理阶段检查是否存在循环依赖，一旦发现，会给出报告并阻止节点提交。

这项检查会拉长预处理时间，因此更适合在依赖关系刚被修改、流程还不稳定时使用，而不是每次启动都启用。

配置作业执行 ​

SWB 支持本地和集群上的串行、SMP 以及 MPI 作业。其关键配置集中在 Tool Properties 的 Parallelization 标签页。

需要重点理解的字段有：

  • Threads 或 Initial Threads：静态线程数或初始线程数
  • Maximum Threads：运行期间允许的最大线程数
  • MPI Processes：MPI 进程数
  • User-Defined MPI Hosts File for Local Jobs：本地提交 MPI 作业时指定主机列表
  • MPI Processes Distribution：提交到集群时进程如何分配到主机
  • Min. Memory per Host (MB)：每台主机最小保留内存
  • Cluster Type 与 Resource Requirements：面向具体调度器声明资源需求

SWB 支持的远程调度系统包括 LSF、SGE/UGE、TM 和 Altair Accelerator。当你把作业提交到远程集群时，SWB 会根据这些参数替你申请 CPU、内存和主机资源。

对于支持共享内存并行的工具，Auto-Detect 默认开启。SWB 会在预处理后分析命令文件、命令行参数以及某些输入 TDR 文件中的并行设置，并以检测到的最高线程数作为申请资源的依据。如果担心自动检测申请过多 CPU，可以在偏好设置中通过 CPUs Auto-Detection Upper Limit 设一个上限。

对于工具级并行参数，SWB 还允许把线程数、MPI 进程数、内存和资源需求参数化。

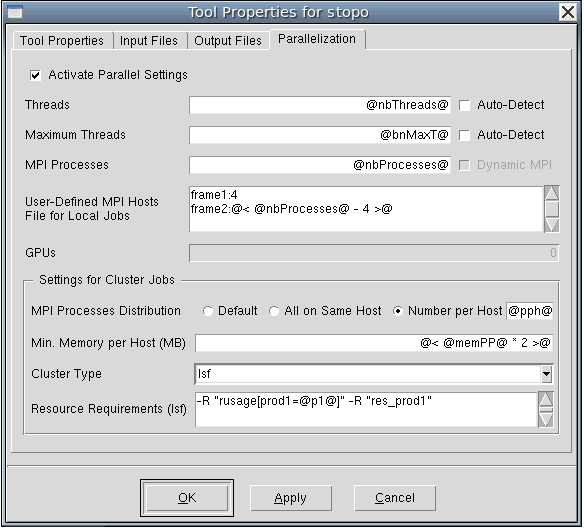

图 64：参数化后的 Parallelization 设置

图 64：可以把并行相关设置写成参数表达式，随实验或节点动态展开。

定义运行限制 ​

run limits 用来控制同一用户同时运行某种工具实例的最大数量，目标是公平分配许可证和计算资源。它们默认关闭，只有在全局、站点或用户级 run limits 文件中定义后才会生效。

SWB 会通过后台进程 swblm 跟踪当前用户从 SWB 启动的各类作业数，在提交下一个作业前检查是否超过工具配额。如果配额已满，节点会保持就绪状态，等待空闲 slot。

这套机制有三个层面值得区分：

  • User quota：用户级总配额，定义某类工具最多可同时跑多少个
  • Submission delay：同一工具两次提交之间的最小时间间隔
  • Project run limits：把用户配额进一步分配到单个项目上

项目级 run limits 是在 Run Project 对话框中设置的，仅对当前项目生效：

  • 0：不对该工具设置额外项目级限制
  • > 0：限制该工具在当前项目中最多同时运行多少个实例

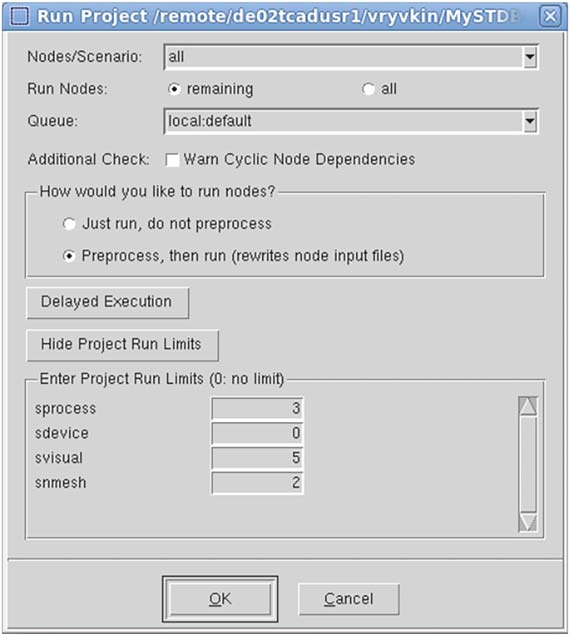

图 65：在 Run Project 中显示项目级 run limits

图 65：显示项目级运行限制的 Run Project 对话框。

运行中的项目也可以调整 run limits。如果你只是想改限制而不新增节点，可以选择任意节点后再次点 Run，在对话框里修改限制，然后使用 Apply Run Limits Only。

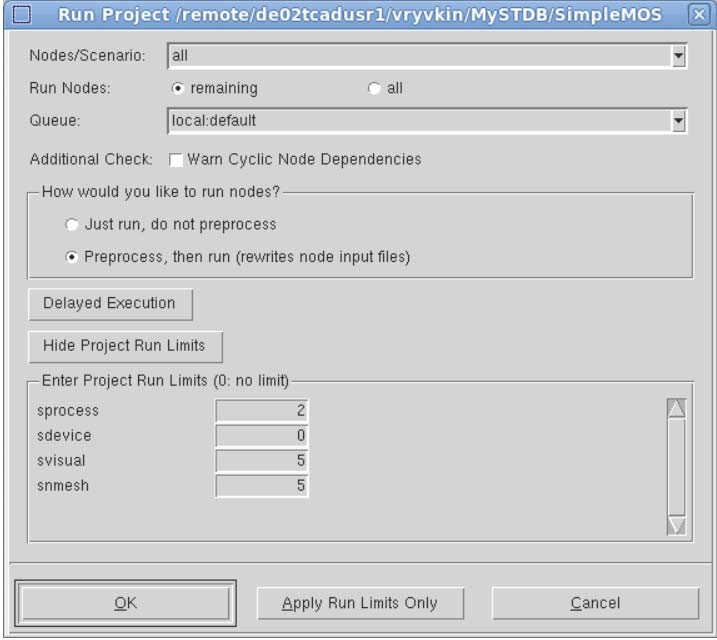

图 66：对运行中的项目仅应用新的 run limits

图 66：不重新提交节点，仅更新正在运行项目的 run limits。

如果你把 run limits 也应用到交互式 viewer，会在配额达到上限时看到警告框：

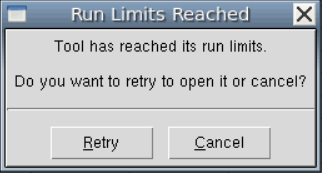

图 67：Run limits 达到上限时的提示框

图 67：工具已达到运行配额时的提示。

在 run limits 生效时，你还可以通过 Nodes Running Order Under Run Limits 设置节点提交顺序：

  • Depth_First：优先跑完当前实验，再推进下一个实验
  • Breadth_First：尽量同时推进更多实验，这是默认值

除了 run limits，SWB 还支持 runtime limits，也就是针对作业运行时长的监控和通知。它适用于识别超长任务，可通过运行限制文件定义告警方式、通知周期以及是否在多次通知后自动终止作业。

延迟执行项目与节点 ​

Delayed Execution 按钮允许你把项目或一组节点的提交动作推迟到指定时刻。SWB 会立即完成预处理，但真正的节点提交会等到设定时间才开始。

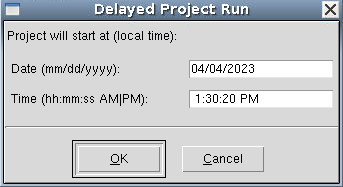

图 68：Delayed Project Run 对话框

图 68：设置项目或节点的延迟提交时间。

这项功能适合把任务延迟到夜间、周末或许可证空闲时段执行。不过它有两个明显限制：

  • 不能给不同节点组设置不同提交时间
  • 等待提交的节点不会显示独立状态色，需要通过 glog.txt 判断

如果你的目标是长期优化资源使用，建议优先使用动态 run limits 时间表，而不是频繁依赖手工延迟提交。

手册还提到，如果网络文件系统较慢，前一个节点的输出文件可能来不及同步到后一个节点。此时可以在偏好设置中通过 Delay After Simulation (msec) 给相邻仿真之间增加一个固定等待时间。

保护已执行节点 ​

SWB 支持保护已经执行完成的节点，防止这些节点在后续操作中被意外覆盖或重跑。保护并不意味着节点不能再参与预处理，而是强调其执行结果应保持稳定，不被自动运行流程轻易改写。

这类机制通常适合放在项目已经完成一部分、你希望冻结中间结果的阶段。尤其在大型参数扫描项目里，保护 done 节点可以减少误操作造成的重复计算。

重新预处理项目 ​

当你修改了参数表、工具数据库、输入模板或某些关键配置后，重新预处理通常比直接重跑更安全。特别是在 Editable 模式中，用户很容易手工更改节点输入文件，而这些改动未必和最新参数定义保持一致。

经验上可以这样理解：

  • 想保留节点文件上的手工修改并快速验证结果，可以直接运行
  • 修改了参数化结构、节点依赖或模板输入，应该重新预处理
  • 对大型项目做结构性调整后，最好整项目重新预处理一次

终止项目与节点 ​

项目和节点都可以从 GUI 中终止。

终止整个项目时，可以在 Project Editor 中选择 Project > Operations > Abort，也可以在 Projects Browser 中直接选中项目后终止。终止单个运行节点时，可以在 Project Editor、Scheduler 或命令行环境中进行。

如果 SWB 所在终端意外关闭，可能会连带终止由该会话启动的 gsub 进程。若必须在脱离终端的情况下继续运行项目，可以把环境变量 SWB_DAEMONIZE 设为 1，使 SWB 和 gsub 以守护化方式运行。

bash
setenv SWB_DAEMONIZE 1

更新节点状态与提取变量 ​

SWB 会在节点状态改变时自动更新状态并提取结果变量。但对长时间运行的仿真，你也可以手工刷新，以便尽早看到已完成的中间结果。

操作方式很简单：

text
View > Refresh
F5

手册特别强调，监控运行项目时应优先使用刷新而不是重新加载项目，因为刷新节点状态比重新加载整个项目更快。

自定义项目与节点的执行 ​

SWB 允许在工具数据库里为项目和工具定义 prologue / epilogue Tcl 脚本。

项目级脚本的写法是：

tcl
set WB_tool(gsub,prologue) { ... arbitrary Tcl script ... }
set WB_tool(gsub,epilogue) { ... arbitrary Tcl script ... }

节点级脚本的写法是：

tcl
set WB_tool(<tool>,prologue) { ... arbitrary Tcl script ... }
set WB_tool(<tool>,epilogue) { ... arbitrary Tcl script ... }

项目级脚本适合做磁盘清理、报告生成等围绕整个运行会话的动作；节点级脚本则更适合在单个工具执行前后做准备和提取。

此外，SWB 还支持失败节点自动重跑。你可以在工具数据库中通过 rerun_failed,max_trials 指定最大重试次数，并通过 rerun_failed,criteria Tcl 脚本决定什么条件下允许重试。例如：

tcl
set WB_tool(stopo,rerun_failed,max_trials) 3
set WB_tool(sdevice,rerun_failed,criteria) { return 1 }

这意味着某些失败节点可以自动再次尝试运行，而不是第一次失败后就直接停住。

查看项目文件与摘要 ​

运行完成后，SWB 提供两类常用日志入口：

  • Project > Logs > Project：查看项目日志，例如 glog.txt
  • Project > Logs > History：查看项目历史记录

项目摘要通过 Project > Properties > Summary 打开，底层文件是项目目录下的 gsummary.txt。摘要通常会给出：

  • 当前项目状态
  • 最近修改时间和修改者
  • 运行所在主机
  • 活动节点与虚拟节点数
  • 按状态分类的节点列表
  • 每台主机上的运行时间和执行节点数
  • 总运行时间

这对于回顾一次批量仿真的整体执行情况很有帮助。

识别挂起作业 ​

对 Sentaurus Process、Sentaurus Device 等支持挂起和恢复的仿真器，SWB 可以识别从本地或远程调度器启动的挂起作业，并在 glog.txt 中记录类似：

text
Node 50 has been SUSPENDED
Node 50 has been RESUMED

被挂起的节点会在单元格左下角显示暂停图标。需要注意的是，SWB 只能识别这种状态变化，并不会直接提供“挂起后再恢复”的图形化控制；真正的挂起和恢复仍需使用命令行或调度器命令手工执行。

手册给出的常见命令示例如下：

运行位置挂起命令恢复命令
本地kill -TSTP -12345kill -CONT -12345
LSFbstop 12345bresume 12345
Altair Acceleratornc suspend 12345nc resume 12345
SGEqmod -sj 12345qmod -usj 12345
TMqsig -s suspend 12345qsig -s resume 12345

如果调度器使用的是 STOP 而不是 TSTP 信号，许可证可能不会在挂起期间释放。遇到这种情况，需要联系 IT 侧调整调度器的挂起策略。
